Klient on külma ahela logistikaettevõte, mis asub Nanao saarel Hiinas Guangdongis Shantou linnas. Guangdongi idaosas asuva olulise kalasadamana on Nanao saar äärmiselt rikas mereressursside poolest, kus on üle 1300 mereorganismiliigi nagu kala, krevetid, krabid, koorikloomad ja vetikad. Kalapüügioperatsioonid on aastaringselt sagedased ja kalapaadid purjetavad intensiivselt.
Kalatööstuse laienemisega ei suuda traditsioonilised jää valmistamise meetodid enam täita kasvavat nõudlust jääpakkumise järele. Kalapaadid nõuavad enne merele minekut suures koguses jääplokke ning saarel olevad piiratud ressursid, nagu elektrienergia, ruum ja veeallikad, kohapeal on eriti kõrged nõudmised automatiseerimise tasemele, energiatõhususe suhtele ja jää valmistamisseadmete kohanemisvõimele.
Klient vajab kiirelt tõhusat, stabiilset, täielikult automatiseeritud ja kõrge - jääploki tootmissüsteemi, et tagada sadade kalapaatide jää igapäevane varustus, parandada külma ahela logistika tõhusust ja vähendada mereandide kadu.
Seadmete sobitamine:
Pärast mitut uurimist ja tehnilisi võrdlusi otsustas klient lõpuks teha koostööd CBFI -ga. Rikkaliku kogemusega suure - skaala jää valmistamise süsteemide, küpsete tehniliste lahenduste ja usaldusväärsete tehase kohaletoimetamise võimaluste valdkonnas on CBFI võitnud klientidelt kõrge tunnustuse.
Projekti viimane konfiguratsioon:
· 4 komplekti 40,5 tonni päevas otsese jahutava jääplokkide masinaid, kogu igapäevane tootmisvõimsus on 162 tonni;
· Automatiseeritud lisaseadmete täielik komplekt, sealhulgas automaatne jääpingutus, kahekordne - otstarbekas veepump vee täiendamiseks ja jäätumiseks, automaatsest jäätõmbeseade, intelligentse juhtimiskarbi jne;
· Ülemise ja alumise jääkaevu konstruktsiooni kujunduse kasutuselevõtt, mis on täielikult kohanenud kliendi saare eriliste piirangutega.
Kogu süsteem saavutab täielikult automatiseeritud töö alates jääde valmistamisest, jäätumisest, edastamisest, jääde ladustamisest kuni jää eemaldamiseni, ilma et oleks vaja käsitsi sekkumist, parandades oluliselt jäävarustuse tõhusust ja stabiilsust.
Uuenduslik disain:
Kliendi tehase asukoha tõttu saarel ja piiratud maaressurssidel on tehasehoones kahe - loo struktuur ja traditsioonilised maapealsed jää eemaldamise meetodid ei saa rakendada. CBFI tehniline meeskond kavandas lahenduse "Up ja Down Ice Wells+Double - kihi transportimine" 3D -modelleerimise ja väliuuringu kaudu:

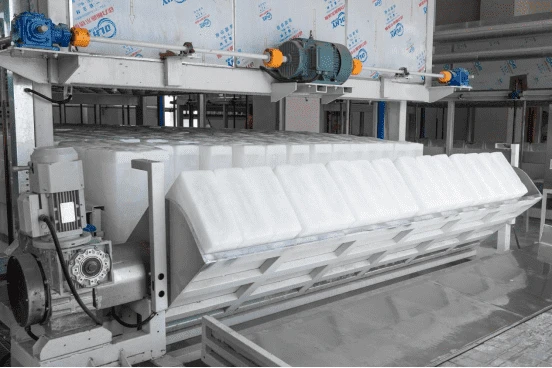

1. Pärast jääplokkide moodustumist lükatakse need automaatse jääpinguseadme abil välja ja langevad alumisse horisontaalsesse konveierilinti;
2. konveierilint toimetab ronimislifti jääplokid ja transpordib neid vertikaalselt teise korruse jäähoidlasse;
3. jäähoidla on varustatud slaidiga, võimaldades jääplokkidel libiseda teisest korrusest esimese korruse jää väljalaskeavasse otseseks laadimiseks või ajutiseks ladustamiseks;
4. Kogu protsess realiseerib "ICE ladustamisel ülakorrusel ja ICE kaevandamine allkorrusel", kasutades täielikult vertikaalset ruumi ja säästes enam kui 30% põrandapinnast.
See disain mitte ainult ei lahenda saidi piirangute probleemi, vaid saavutab ka lühima jäätranspordi tee, madalaima energiatarbimise ja suurima tõhususe eesmärgid, saades saare tüüpi külma ahela projektide mudeliks.
Plaani tipphetk
1. Energia säästmise jäätumistehnoloogia: vesi loputamine jäätumine+veeressursside ringlussevõtt
See süsteem võtab kasutusele täiustatud vee loputamise tehnoloogia. Jääpidamisprotsessi ajal pole kompressori alustamist vaja. Aurusti pinda pihustatakse ühtlaselt kõrge - temperatuuriga külmutusagensi eelsoojendamise või kuuma vee ringlussüsteemiga, et saavutada kiire ja õrn järeljäämine, vähendades tõhusalt energiatarbimist ja seadmete mõju.
Väärib märkimist, et jäätumisprotsessi käigus tekkiv sulatatud vesi kogutakse spetsiaalse torujuhtme kaudu ja see siseneb raviks filtreerimis- ja puhastussüsteemi. Pärast vee valmistamise veekvaliteedi standardite täitmist võetakse see taaskasutatavaks vee täiendamise järgmiseks voorus, saavutades veevarude tõhusa ringlussevõtu ja vähendades märkimisväärselt magevee tarbimist, kooskõlas rohelise energia säilitamise ja säästva arengu keskkonnakaitse kontseptsiooniga.
2. suure jõudlusega alumiiniumplaadi aurusti: hammastatud voolukanali disain, kõrge - tiheduse jää valmistamise paigutus
· Kõrge - tugevus kogu alumiiniumplaadi aurustiga, kõrge soojusjuhtivuse, kerge kaal, korrosioonikindlustusega, tagades pikka - termin stabiilne töö;
· Uuenduslik jahutuskanal võtab kasutusele halvenenud tugevdusküsitluse, suurendades märkimisväärselt soojusülekande pindala ja parandades soojusülekande efektiivsust, muutes jää külmumise ühtlasemaks ja kiiremini;
· Konfiguratsioonistandard on 50 kg jäävormid, ühe ploki suurusega 380 × 170 × 1014 mm. Iga seade on varustatud 405 jäävormiga, kompaktse paigutusega ja suure tootmisvõimsusega;
· Süsteem on loodud efektiivseks tootmiseks kahes partiis päevas, tasakaalustades tootmisvõimsust ja ICE temperatuuri kvaliteeti, et vastata klientide kõigi - ilmajäätivate vajadustele.
3. täielikult automatiseeritud arukas juhtimine: plc keskjuhtimine, üks klõpsu toiming
Kogu süsteem keskendub PLC programmeeritava loogikakontrolleri ümber, saavutades protsessi täieliku automatiseerimise ja intelligentse juhtimise
· Täieliku automaatne töörežiim: kõigi protsesside katmine, näiteks vee täiendamine, jahutus, jäätumine, jää lükkamine, libistamine ja jää ladustamine ilma käsitsi sekkumiseta;
· Inimese masina liides (HMI): peamiste parameetrite reaalajas kuvamine, näiteks töö olek, temperatuur, rõhk ja rikkehäired;
· Kaugseire ja andmete registreerimine: toetab Interneti -juurdepääsu, hõlbustades toimimist ja hooldustööd ning energiatõhususe analüüsi;
· Mitu ohutuskaitset: varustatud automaatsete kaitsefunktsioonidega nagu veepuudus, ülekoormus, madal temperatuur ja ebanormaalne vedelikutase, tagades süsteemi ohutu ja stabiilse töö.
Klientide tagasiside ja projekti tulemused
Alates süsteemi toimimisest on see stabiilselt töötanud igapäevase jäävarustusega üle 150 tonni, mis vastab täielikult ümbritsevate kalasadamate jäävajadusele. Klientide tagasiside: "Varem tuginesime jäälisusele, mis oli ebaefektiivne ja põhjustas suured kaotused. Nüüd suudab Ice Spring's automatiseeritud süsteem toota 162 tonni jääd päevas, automaatse transportimisega kogu protsessi vältel, kiire jää eemaldamine ja hea jääkvaliteet. Kalapaadid võivad jõuda igal ajal ning meie külma ahela logise efektiivsus on peaaegu 40%.
